Что именно видно на плане

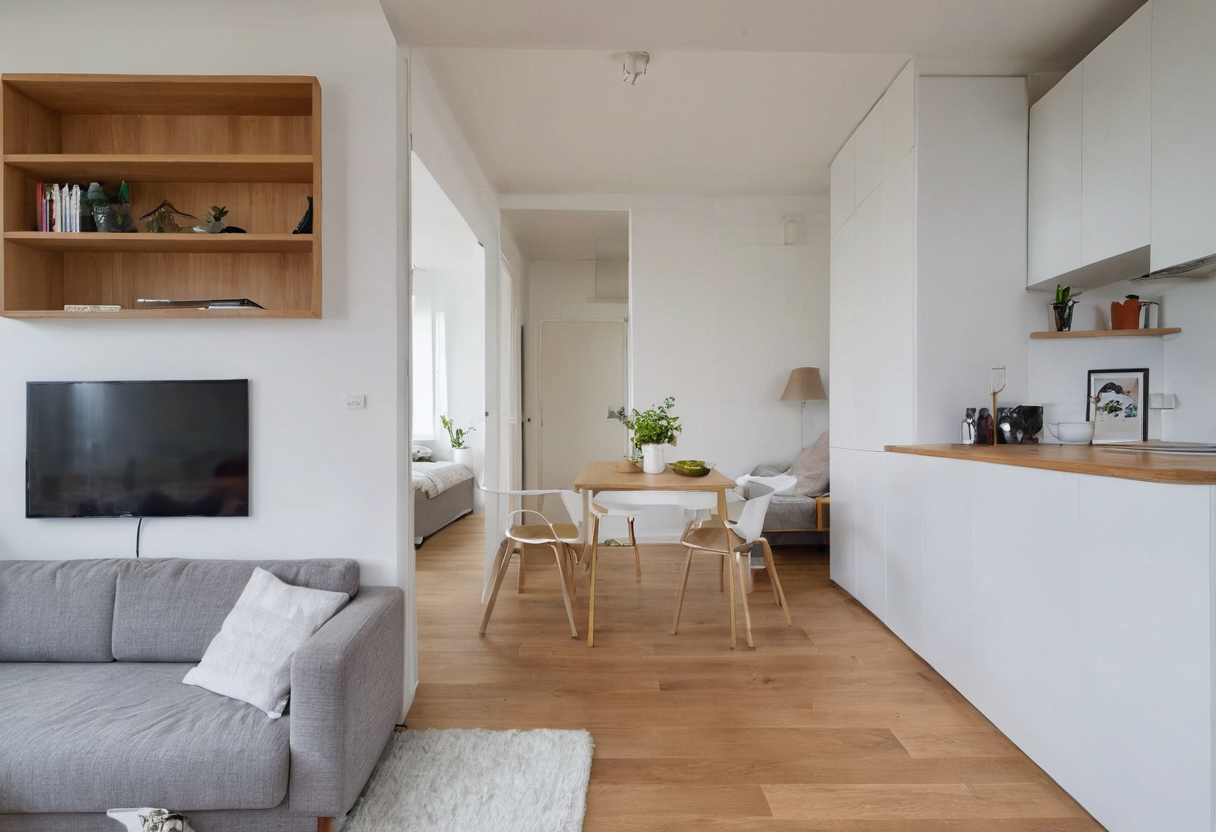

Когда мы смотрим на опубликованный план проекта One Becomes Two (Вена, 2021 год), перед нами не просто прямоугольник комнаты, а чётко прочитываемая логика зонирования. Квартира общей площадью 30 м² преобразована из студии в структуру с выделенной спальней. Главный инструмент здесь — центральный двусторонний шкаф от пола до потолка. На чертеже он читается как толстая линия, делящая пространство на две неравные части.
Кровать на схеме расположена слева от этого мебельного блока. Её контур ограничен левой внешней стеной, верхней линией оконного фасада и правой стороной двусторонней перегородки. Общая зона с входом остаётся справа от разделяющего элемента, а санузел примыкает к спальной стороне в нижней левой части плана. Эта мебельная граница формирует визуальный и физический контур зоны сна, но не заменяет глухую стену. Ванная комната, согласно описанию авторов, отделена лишь шторой.
Самостоятельный способ чтения плана

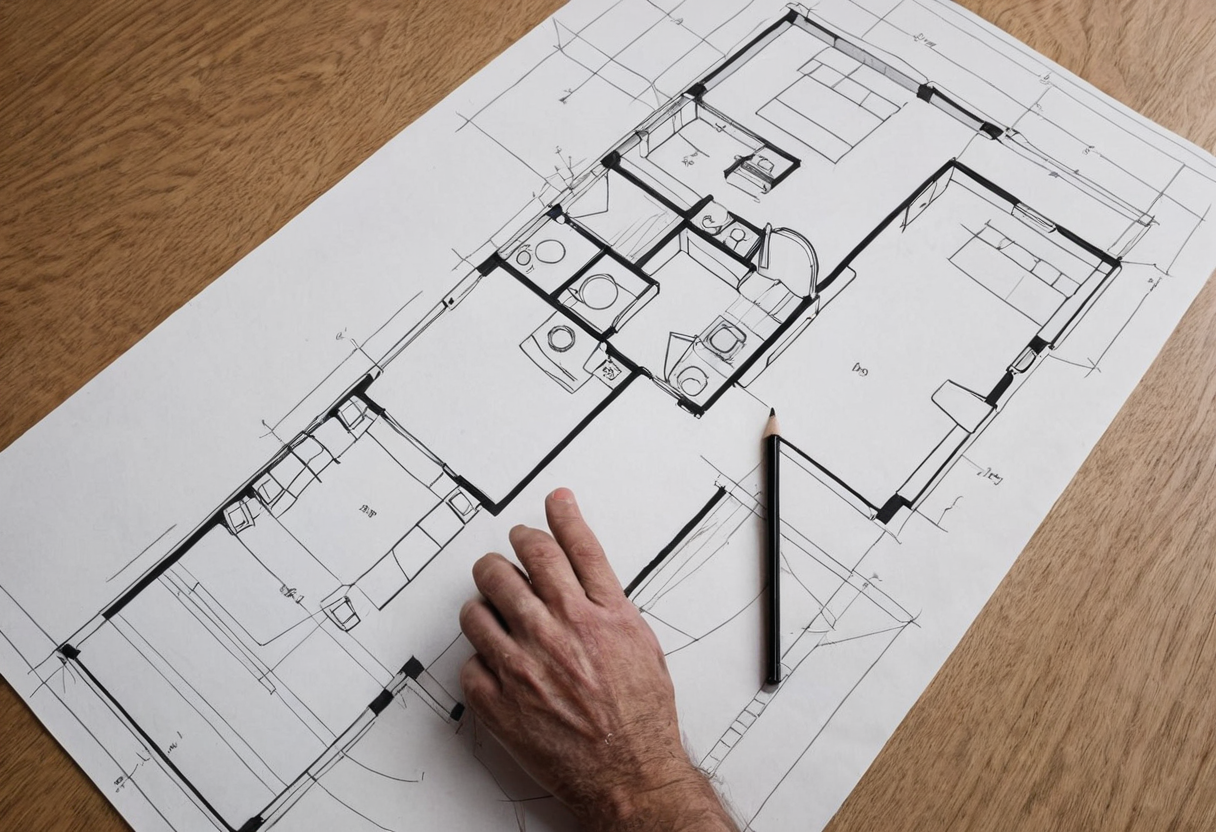

Чтобы перенести этот опыт на собственный чертёж, возьмите карандаш и отметьте четыре ключевых элемента. Ориентируйтесь на пропорции и взаимное расположение элементов, а не на попытку снять точные линейные размеры по экранной картинке.
- Контур кровати. Обведите прямоугольник матраса. Это ядро, вокруг которого строится всё остальное. Если кровать зажата между стенами, проверьте, с какой стороны вы будете садиться. Подробнее о том, как работать с готовым углублением, мы писали в материале про альков как готовую нишу.
- Постоянные границы. Отметьте капитальные стены и стационарные мебельные объёмы, которые нельзя сдвинуть. В венском примере это внешние стены и центральный шкаф.
- Подвижные границы. Выделите пунктиром элементы, которые меняют состояние: шторы, раздвижные панели, ширмы.
- Путь движения. Проведите стрелку от края кровати к двери санузла и ко входу в квартиру. Проверьте, остаётся ли этот маршрут свободным при разных положениях подвижных элементов.
Постоянный объём против подвижной ширмы

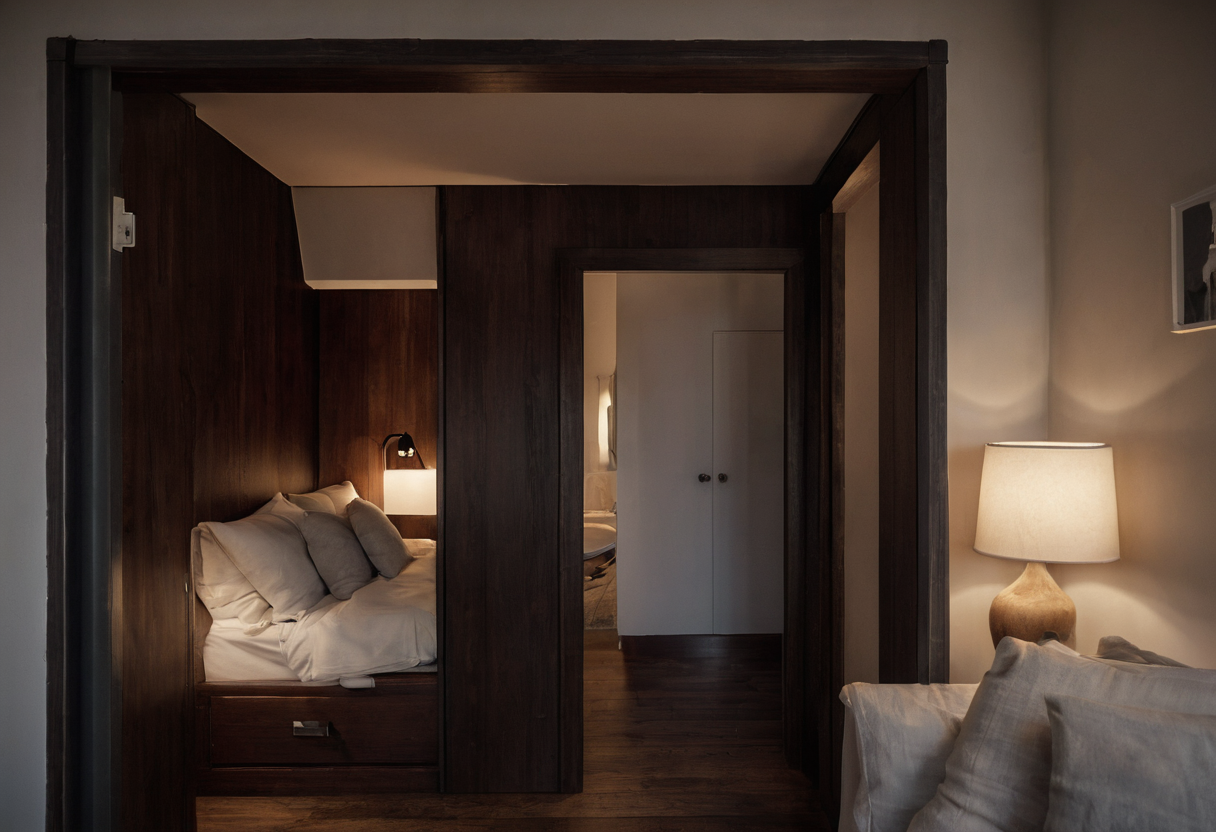

Для контраста полезно посмотреть на проект Boneca Apartment (Сидней, 2017 год) от Brad Swartz Architects. Здесь квартира площадью 24 м² решена иначе. Спальное место поднято на подиум с хранением снизу, а кухню перенесли вглубь, ближе к ванной. Жилая и столовая зоны вытянуты в одну длинную полосу.
Главное отличие от венского подхода — роль границы. Если в One Becomes Two боковая линия задаётся массивным, постоянным мебельным объёмом, то в Boneca управление пространством отдано подвижной деревянной решётчатой ширме. Положение этой ширмы меняет назначение зон: в одном положении она экранирует спальню, в другом — кухню. При этом ни один из вариантов не превращает нишу в акустически изолированную комнату.
Вещи рядом с кроватью

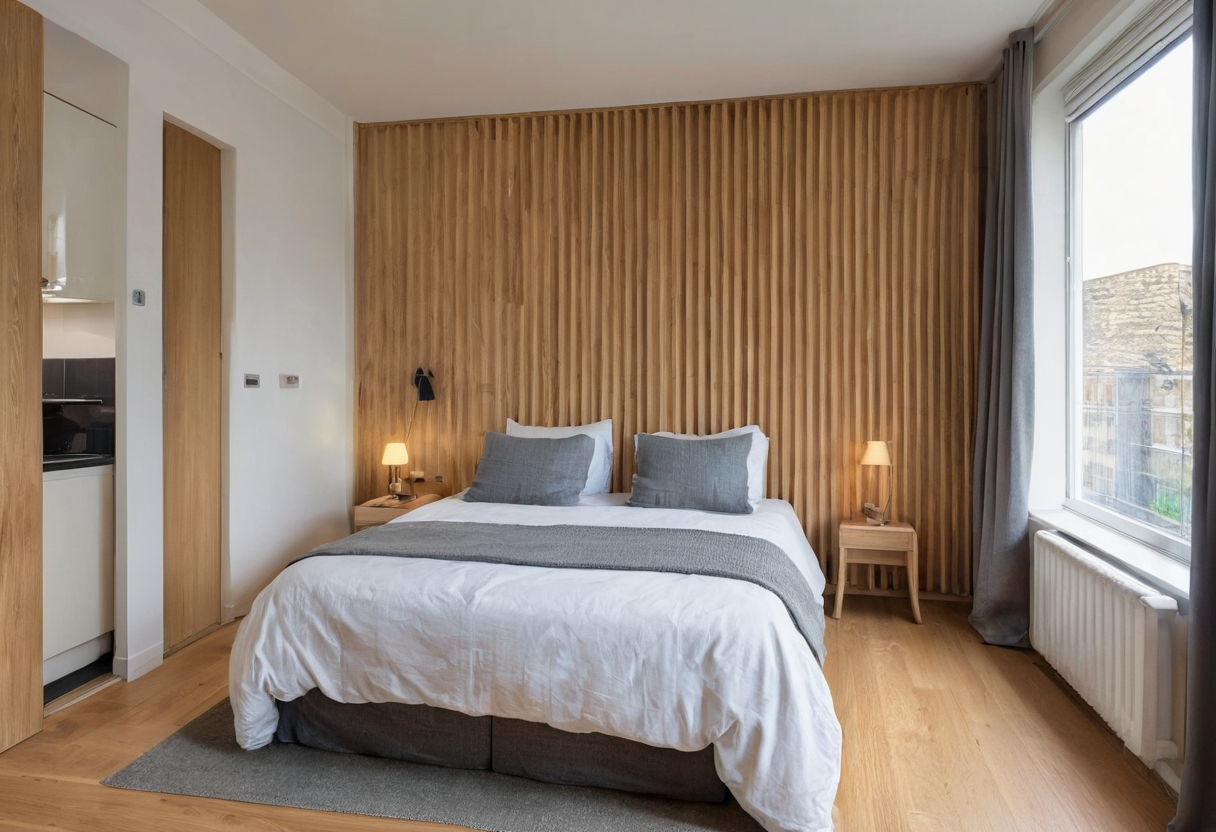

Очертив границы спального места на плане, неизбежно возникает бытовой вопрос: куда положить телефон, книгу или стакан воды. Если кровать зажата мебельным блоком и стеной, место для мелочей можно организовать рядом с ней, например с помощью покупной прикроватной полки.
Практический итог
Чтение чужого плана — это не поиск идеальных пропорций для копирования, а тренировка пространственного мышления. Двусторонний шкаф служит центральной осью квартиры: с одной стороны встроена кухня, с другой — перегородка спальни с нишей для чтения и хранением. Решётчатая ширма предлагает гибкость, позволяя одному помещению менять сценарии использования в течение дня. Оба инструмента работают только тогда, когда на чертеже ясно прорисованы контур матраса, жёсткие и мягкие границы, а также свободный маршрут от подушки до двери.
